型号

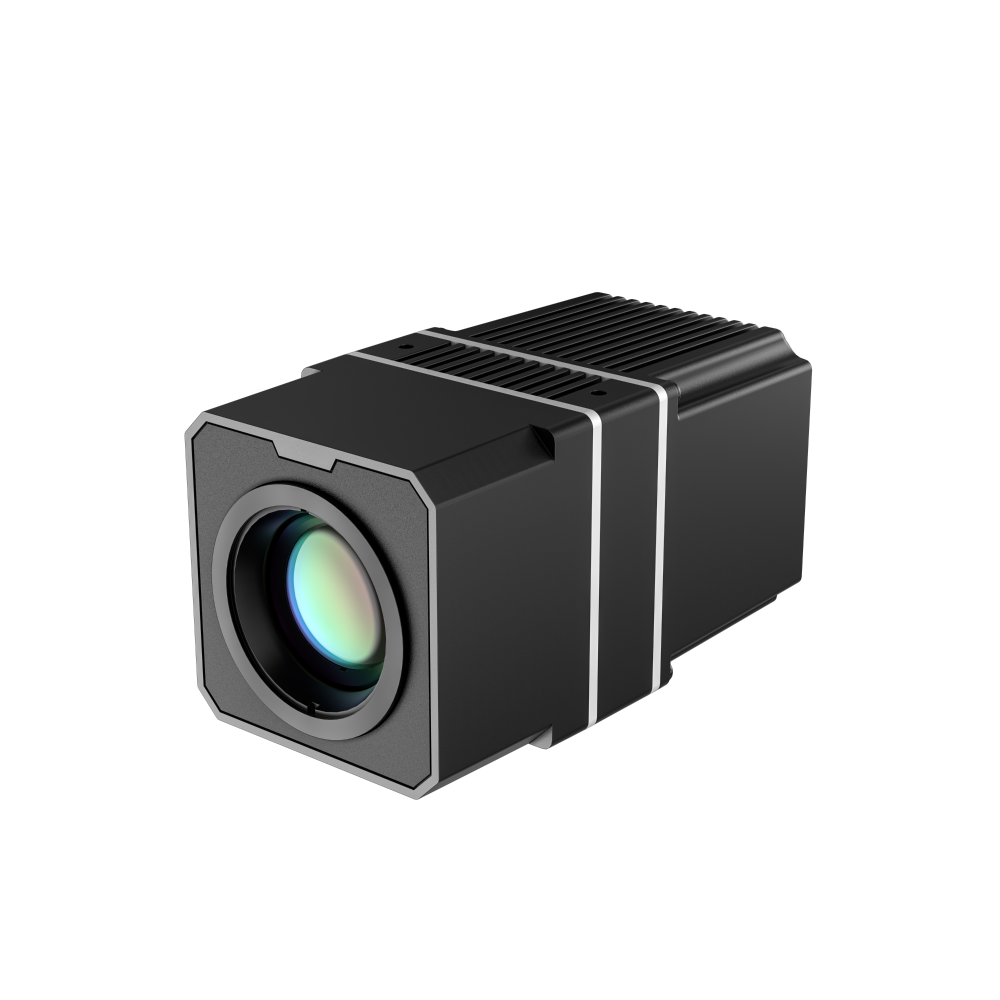

TSR615MSD

热成像

传感器类型

氧化钒非制冷型探测器

分辨率

640 × 512

帧频

50 Hz: 50 fps

像元尺寸

17 μm

响应波段

8~14 μm

NETD（噪声等效温差）

< 35 mk(@25 °C,F#=1.0)

最大图像尺寸

640 × 512

热成像镜头焦距

15 mm

MRAD（空间分辨率）

1.13

最大光圈值

F1.5

热成像近摄距

0.5 m

测温最远距离（0.1×0.1m）

16.5 m

视场角

41.5°x33.3°

调色板

白热、黑热、融合1、彩虹、融合2、铁红1、铁红2、深褐色、色彩1、色彩2、冰火、雨、红热、绿热、深蓝等15种

测温精度

±2% (100 ℃-1800 ℃)，±4 ℃ (0 ℃-100 ℃)

测温范围

0 ℃-800 ℃ 或 600 ℃-1800 ℃

图像处理

智能信息叠加

10个点测温，10个框测温，1个线测温

视音频

最大预览路数

20路

视频压缩标准

H.265/H.264/MJPEG

接口

客户端

iVMS-4200/iVMS-4800

报警输入

支持1路DC 0~3.3 V报警输入

报警输出

支持1路常开型电平量输出

RS485控制接口

1路，支持HIKVISION/PELCO-D/PELCO-P/MODBUS协议

网口

1路RJ45接口10 M/100 M/1000 M自适应以太网口

网络协议

IPv4,HTTP,HTTPS,802.1x,Qos,FTP,SMTP,UPnP,SNMP,DNS,DDNS,NTP,RTSP,RTP,TCP,UDP,IGMP,ICMP,DHCP

应用编程接口

支持ISAPI、SDK 16/32bit 640*512像素温度数据输出，开放型网络视频接口标准协议

模拟视频输出

支持1路CVBS输出

系统参数

菜单语言

中文

存储温度和湿度

-40 ℃~70 ℃，＜90% RH

外壳材质

铝合金

安装

M3螺纹口

尺寸

93 × 50 × 50 mm（长宽高）

电源输入

DC 10~30 V
备注：包装标配DC 12 V电源适配器

功率

Max. 4.8W

工作温度和湿度

0 ℃~50 ℃，＜90% RH

防护等级

IP40

重量

约 344g
