HMC1001磁阻传感器HONEYWELL

售价：面议

科沃电子(杭州)有限公司

应用领域:

设备管理轨道交通

收藏
扫码分享
分享到微信

原厂：霍尼韦尔 Honeywell，单轴 AMR 各向异性磁阻磁场传感器，经典地磁场检测芯片，广泛用于罗盘、无人机飞控、电流检测、金属探测。

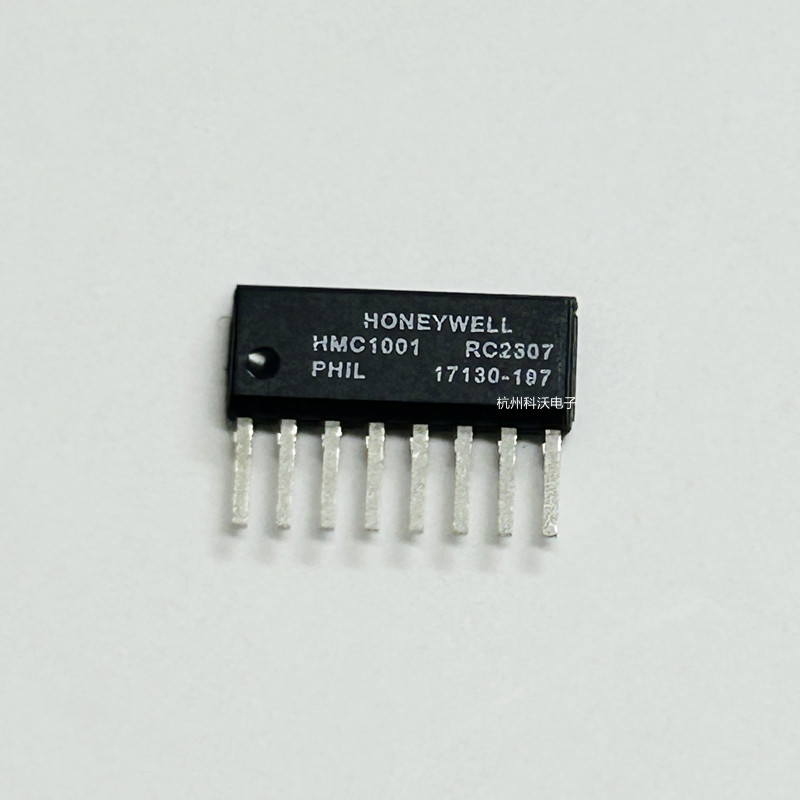

HMC1001 SIP8实物

一、型号基础定义

类型：单轴一维磁场 AMR 磁阻传感器，内部 4 个磁阻构成惠斯通电桥，磁场变化转为差分模拟电压输出
同系列区分
- HMC1001：单轴；HMC1002：双轴；HMC1021/1022 为升级小体积版本
主流封装：SIP8 直插（最常用）、SOIC8 贴片；国内现货以 SIP8 直插为主

二、核心电气 & 磁场参数

1 供电规格

供电电压 Vbridge：2V~12V 宽压，常规工程优选 5V 供电
桥臂电阻：典型 850Ω，区间 600~1200Ω
工作电流：常规 10mA 以内，适合电池设备Honeywell

2 磁场关键指标

参数	典型参数	说明
量程	±2 Gs（高斯），最高可耐受 ±6Gs	地磁场约 0.5Gs，完全覆盖地磁检测
灵敏度	3.2 mV/V/Gs	5V 供电：1Gs 对应输出 16mV 差分电压
分辨率	可达 30μGs	能捕捉极微弱地磁场变化
线性误差	≤±0.5% FS；迟滞 / 重复性≤0.1% FS	精度优秀
噪声	29nV/√Hz@1Hz，低频噪声低	适合微弱磁场采集

3 温度参数

正常工作：-40℃ ~ +85℃
存储温度：-55℃ ~ 125℃
高低温会带来零点漂移，必须搭配置位 / 复位（S/R）电路消漂移Honeywell
