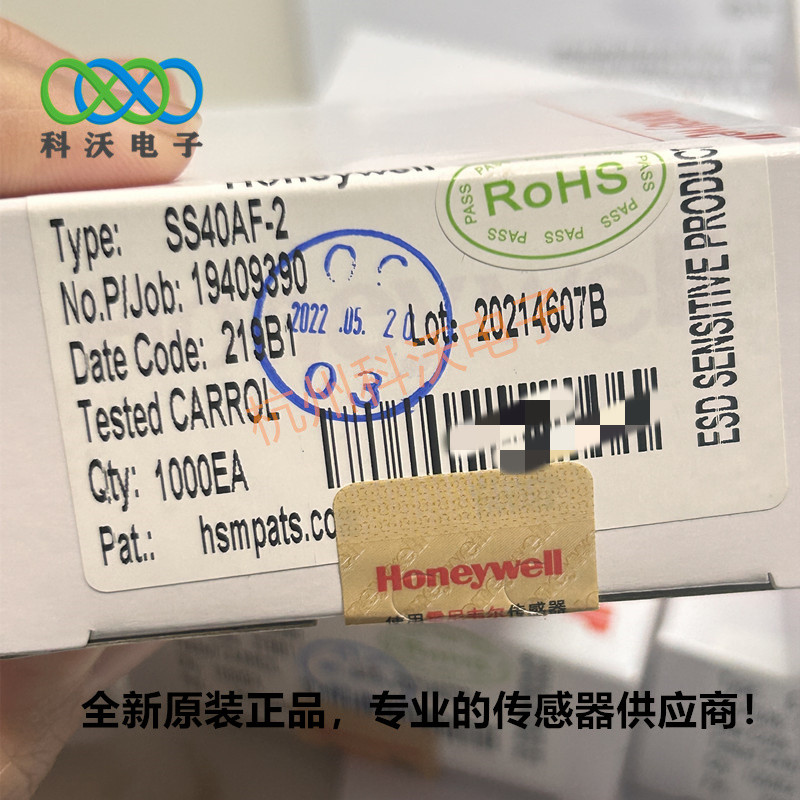

SS40AF｜Honeywell 霍尼韦尔 双极型数字霍尔开关

一、基础信息

同系列对照：

SS40F：仅常温 25℃出厂测试；

SS40AF：25℃ & 125℃双温度点原厂测试，工业宽温版本

二、核心电气参数

工作逻辑（双极霍尔重点）

1. N 极靠近感应面 → 输出导通（拉低）
2. 必须换成 S 极磁场到达阈值 → 输出关断
   ⚠️ 单一块磁铁往复摆动无法自动复位；适合旋转多极磁环测速、交替磁极检测
   （区分：单极霍尔如 A3144，磁铁移开就复位）

三、引脚定义（TO-92 俯视，引脚朝下）

四、SS40AF VS SS40F 关键差异

1. 测试标准
   SS40F：仅 25℃校验；适合消费设备
   SS40AF：25℃ + 125℃高温校验，温区参数保证，新项目工业环境优先选 AF
2. 电气曲线、磁阈值基本一致，引脚完全兼容，可以互相直代；
3. SS40AF 高温稳定性更好，高温下开关点漂移更小。

五、典型应用场景

1. 电机多极磁环转速测量、编码器简易测速
2. 旋转位置检测、齿轮转速采集
3. 风机、水泵转速反馈
4. 阀门转轴位置指示（搭配交替磁极磁钢）
5. 自动化设备旋转计数

六、设计注意事项

1. 双极特性！如果只用单磁铁做接近开关，不能选用 SS40AF，改用 A3144、SS311A 单极霍尔；
2. 磁铁推荐钕铁硼，气隙建议控制在 3~8mm；气隙过大容易达不到 110Gs 触发；
3. PCB 远离大电流走线、铁磁材料，避免偏置磁场造成误触发；
4. 24V 供电场合，上拉电阻耐压≥50V；
5. 开关响应速度最高可达数 kHz，适合中低速转速采集。
