一、产品概述

国科DLS型全自动滤水器，适用于水中含有一定泥沙及具有一定漂浮物的水质过滤。本滤水器是我司在研究总结国内外滤水器生产经验的基础上，成功研制开发的新一代全自动滤水器。本产品具有自动过滤、自动清污、自动排污等功能，且在自动清污、自动排污时不影响正常的技术供水量，电气采用PLC 可编程控制器自动控制，也可手动控制，并设有差压过高，排污阀过力矩故障报警，可实现无人值班。

二、主要构成

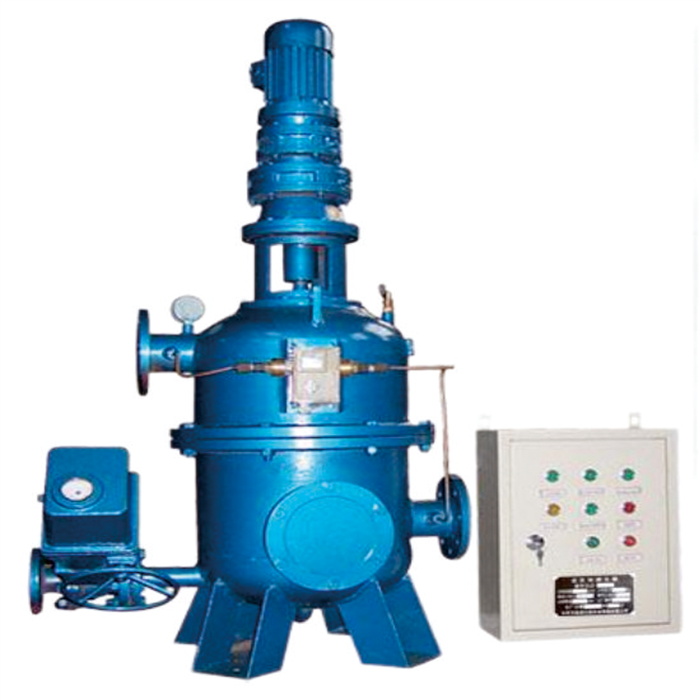

本滤水器主要由滤水器本体、电动减速机、电动排污阀、差压控制器、电气控制系统组成。滤水器本体由壳体、周向布置的过滤腔体、排污装置、检修手孔、 放气阀、进出水管道及法兰、排污管道及法兰等构成。

三、产品特点

A、排污阀过力矩及减速机过力矩自动停转功能；

B、自动反冲洗清污及自动排污功能；

C、具有自动控制、差压控制及手动控制运行的三种功能；

D、具有排污阀过力矩减速机故障信号，以及相应的各种故障保护功能；

E、 以 PLC 为核心的程序全自动控制，实现无人值班。

四、主要技术参数

设计公称压力：0.6Mpa;1.0Mpa, 1.6Mpa ，2.5Mpa；

自动反冲洗时间 ：5min 或根据工况要求

压力损失：0.01-0.03 Mpa

过滤网孔径：1.5-6mm

工作压力：0.15-0.6/0.15-1.0/0.15-1.6/0.15-2.5 Mpa

工作电源：380VAC 50Hz

差压设定范围：0.02-0.1 Mpa

定时设定范围：0-240hrs or longer.

五、主要材料及配件选用

A 、滤水器过滤网材料为 1Cr18Ni96Ti 不锈耐酸钢。

B 、电气控制柜为自制，外形尺寸 360x510x180, 电气控制

系统以 PLC 可编程控制器为核心的程序自动控制，其余空气开关、接触器、低 压断路器及有关低压控制元件采用可靠性电气件，并留有差压过高、减速机故 障排污故障等信号输出接点。

C、电动排污阀采用电动蝶阀，根据需要采用电动球阀；减速机采用 XLED型立式行星摆线针轮减速机。

D 、滤水器本体及法兰及相应管道采用 Q235A.

E 、导向轴瓦采用聚四氟乙烯材料，保证其耐磨性；主轴密封圈采用氟胶材料。
