一、产品概述

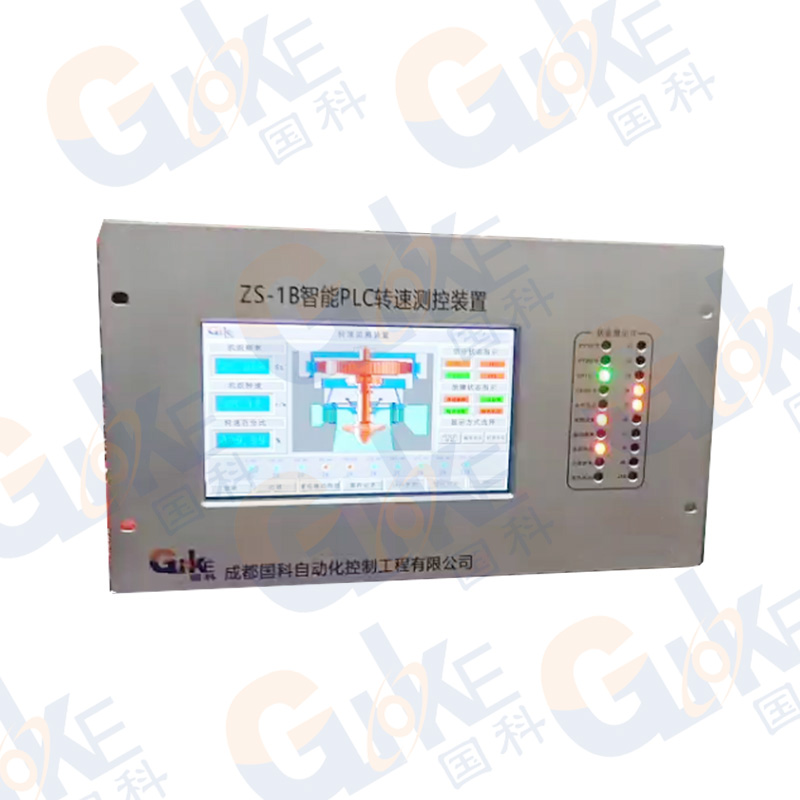

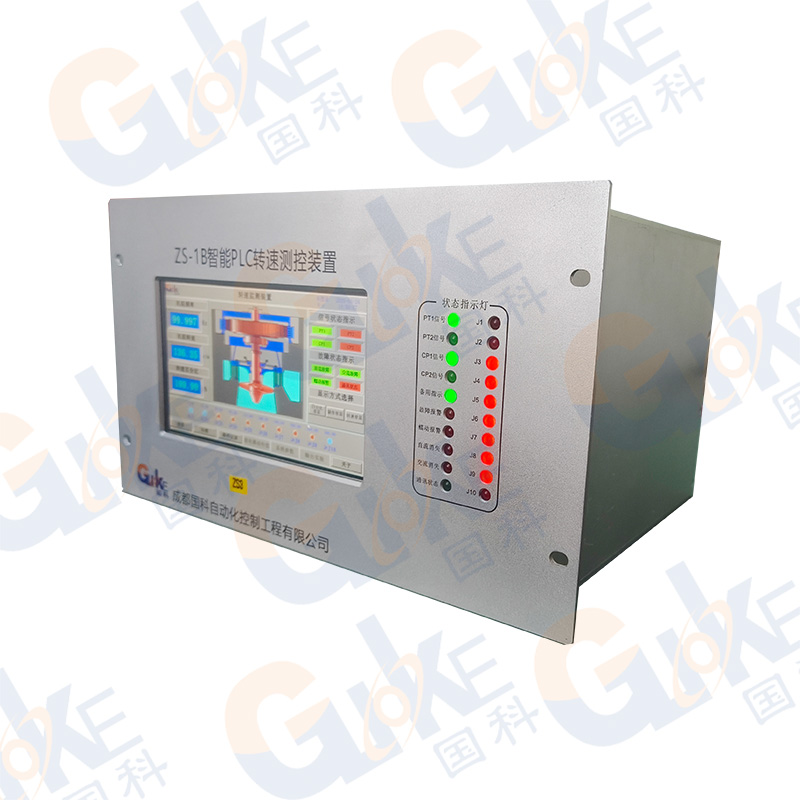

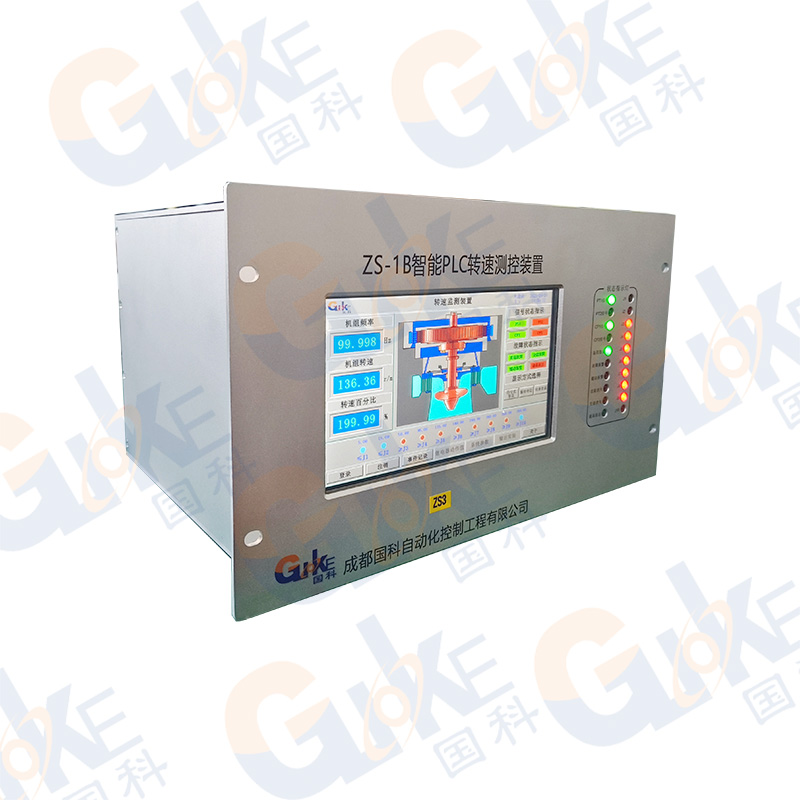

ZS_1B型转速信号测控装置以PLC为硬件核心，外接转速脉冲传感器（接近开关/探头）、机组电压互感器信号，实时监测水轮机组的转速，并输出转速开关量接点信号与模拟量、通信量信号，为自动开、停机、过速保护及水电厂监控系统提供服务。

二、产品特点

——ZS_1B型转速信号装置集频率表、转速表、转速继电器、转速测试仪表于一体，是多用途智能转速监测仪表；

——转速测量采用了高性能PLC控制器为核心测量器件，具有测量精度高、实时性强的特点；

——由于采用数字测频，转速测量精度只取决于测频计数频率，本装置的高速计数器的计数频率为1MHz，其精度可达0.001Hz；

——转速接点输出采用回差闭锁方式防止波形畸变引起输出误动作，根据水电厂运行需要，可以随时方便地对10个转速动作值进行标定；

——装置10个可标定转速动作值的接点输出外，其中J10可选择为蠕动（爬行）接点及故障信号输出；

——该装置还具有1路标准4mA～20mA 电流输出，可以方便地与LCU接口；

——转速信号装置具备通信功能，内置标准MODBUS通信规约；可作为水电厂计算机监控系统LCU的组成部分。

——ZS_1B转速信号装置可同时接入4路测速信号，其中任何一路或三路信号中断，均可自动切换至正常测量通道，可准确输出控制信号。自动切换信号时，继电器不出现扰动情况。

——控制信号双输出，无源接点。

三、主要技术参数

测量信号通道数： 2路脉冲信号（齿盘测频）、2路PT信号

频率测量范围：0.01Hz～150.0Hz

测量精度：非线性度＜0.2%，转速死区＜0.002%

数显内容：转速相对值（%）、转速绝对值(rpm)、机组频率（Hz）

开关量输出：可标定的转速接点信号：1-10路，每点可由用户整定。

蠕动（爬行）信号：1路，转速在0.05%～1%Ne时接点闭（此信号范围可任意设定）。

电源故障：交流故障和直流故障

模拟量输出：4～20mA(对应于机组转速0%Ne～200%Ne)（可任意设置）

输出接点容量：10A/250VAC，10A/30VDC

工作环境：温度0～50℃、相对湿度＜85%

外形尺寸：盘装315mm×180mm×230mm

工作方式：连续，信号输入自动切换

电源：DC220V±10%或 AC220V±10%/50Hz

功耗：40W
