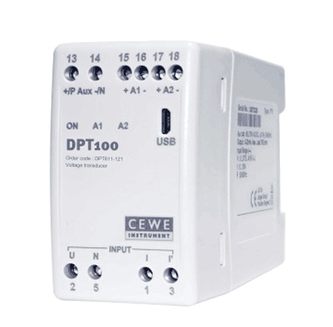

DPT系列是一款紧凑型可编程变送器，适用于工商业用户

主要特点

●测量精度高 0.2、0.5 、1

●响应速度快 100-220ms

●结构紧凑

●故障报警LED

主要功能

●2路变送输出可编程

●输出不受负载影响

●输入输出可按需配置

*精度为1级，频率精度为0.1Hz #仅支持直流电压变送器

技术参数

（1）AC/DC电压变送器
输入电压（Un） 57.7 to 415 V
测量范围 0 to 130 % Un (最大至 500 V)
0.8 to 1.3 of Un (最大至 500 V)
测量频率 50/60 Hz (±5%)
功耗 ≤0.2 VA
最大过载电压 1.3 x Un 持续 (500 V max.)
2 x U n 1 s
（2）自供电AC/DC电压变送器
输入电压（Un） 80 to 276 V AC/DC
测量范围 0 to 110% Un
功耗 ≤6VA, 3W ，单路输出 (750 Ω)
≤7VA, 3.5W ,双路输出 (每路750 Ω)
（3）A C电流变送器
输入电流（In） 1/5 A
测量范围 0 to 150% In
0.6 to 1.5 of In
功耗 ≤0.2 VA
最大过载电流 2 x In 持续
20 x In 1 s
（4）DC电流变送器
测量范围 0-20 mA 直流, 或 0-300 mV(通过分流器)
（5）频率变送器
输入电压（Un） 57.7 to 415 V
输入范围 0 to 130% Un (up to 500 V)
测量范围 45 Hz to 55 Hz, 或 55 Hz-65 Hz
精度 ±0.1 Hz
（6）有功功率送器
输入电压（Un） 57.7 to 415 V
输入范围 0 to 130 % Un (up to 500 V)
输入电流（In） 1/5 A
输入范围 0 to 150% In
测量频率 50/60 Hz (±5%)
（7）辅助电源
高压辅助电源
电压范围 80-276 V AC/DC (±10%)
频率 50/60 Hz
最大功耗 ≤6VA, 3W ，单数输出 750 Ω
≤7VA, 3.5W ，双路输出（每路750 Ω ）
（8）低压辅助电源
电压范围 24-80 V DC (±10%)
最大功耗 ≤3 W 单路输出, ≤4 W 双路输出
自供电（仅支持电压变送器）
电压范围 80-276 V AC/DC
最大功耗 ≤6VA, 3W ，单数输出（ 750 Ω）
≤7VA, 3.5W ，双路输出（每路750 Ω ）
（9）模拟量输出
输出类型 mA or V
最大负载电阻 ≤750 Ω （ 20 mA）, ≥2 kΩ （10mA）
相应时间 5 测量周波 (≤100-220 ms)
纹波 <0.4 % 峰峰值
（10）温度范围
操作温度范围 5 °C to +55 °C
工作温度范围 -20 °C to +70 °C
（11）机械特性
尺寸（ＷｘＨｘＤ） 45 x 75 x 105 mm
重量 0.4 kg (大约)
材料 阻燃聚碳酸酯 (PC-FR), Ul94V-0
安装方式 DIN (EN 50022)
接线类型 螺丝压接端子
端子孔尺寸 ≤4 mm²
（12）环境
安全等级 II (双重绝缘) EN 61010-1
防护等级 前面板IP 40, 后面板 IP 20
（13）标准
通讯接口 IEC 60688, IEC 61010-1, IEC 61010-2-30
迷你USB IEC 61326-1, DIN 50022
用于变送器配置
软件配置工具 用于配置变送器输入、测量、输出波形和数据读取
